Homogenisierer für Flüssiglichtleiter verlustarme und breitbandige Homogenisierung

Abweichungen von nur ± 2 %
Beleuchtetes Lichtfeld 3:2
Wellenlängenbereich von 350 nm bis 1000 nm

Homogenisierer für Flüssiglichtleiter verlustarme und breitbandige Homogenisierung

Abweichungen von nur ± 2 %
Beleuchtetes Lichtfeld 4:3
Wellenlängenbereich von 350 nm bis 1000 nm

Homogenes 3:2-Lichtfeld für präzise Mess- und Prüfaufgaben

Der Homogenisierer von lightsource.tech erzeugt ein extrem gleichmäßig ausgeleuchtetes Flat-Top-Lichtfeld im Seitenverhältnis 4:3. Er wird direkt an einen Flüssiglichtleiter gekoppelt und lässt sich dadurch flexibel in optische Systeme integrieren.

Jetzt anfragen

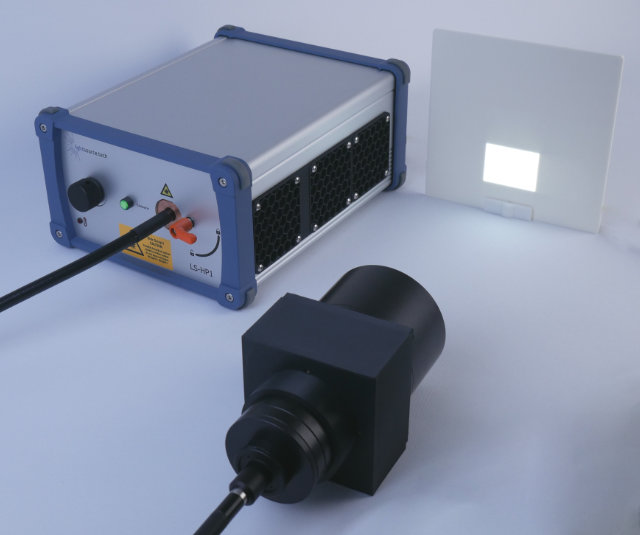

Zusammen mit der Hochleistungslichtquelle HP1 ermöglicht er eine sehr gleichmäßige Ausleuchtung mit hoher Lichtleistung im gesamten Nutzfeld — ideal für anspruchsvolle Anwendungen in Industrie, Forschung und Messtechnik. Wir freuen uns auf Ihre Anfrage unter: +49 (0) 551/270765-0 oder per E-Mail unter: info@lightsource.tech

Wellenlängenbereich

350 nm – 1000 nm

Anpassbare Feldgröße 4:3

ab 15 x 10 mm²

Transmission

> 50 %

HighLight

extrem hohe Homogenität: ± 2 % Abweichung

Produktspezifikationen:

Lichtversorgung

Flüssiglichtleiter, Durchmesser 3 oder 5 mm, NA = 0.57

Feldgröße

Verfügbar ab 20 x 15 mm², Feldgrößen beliebig wählbar

Arbeitsabstand (AA)

Bedingt durch die Feldgröße, AA = 200 mm bei 33 x 25 mm²

Wellenlängenbereich

350 – 1000 nm

Maximale Inhomogenität

± 2% Abweichung

Transmission

> 50 %

Homogenisierer – homogene Ausleuchtung für Lichtquellen mit Flüssiglichtleiter

Der Homogenisierer ist kompatibel mit Flüssiglichtleitern mit einem Kerndurchmesser von 3 mm oder 5 mm und einer numerischen Apertur von NA = 0,57. Er basiert auf dem Prinzip eines Wabenkondensors, bei dem das eingekoppelte Licht in viele Teilstrahlen aufgeteilt und anschließend überlagert wird. Auf diese Weise entsteht verlustarm ein sehr homogenes Flat-Top-Lichtfeld. Im Vergleich zu einer Ulbrichtkugel bietet dieses optische Prinzip eine deutlich höhere Lichtausbeute und ist damit besonders geeignet für Anwendungen, bei denen sowohl hohe Homogenität als auch hohe Lichtleistung im Nutzfeld entscheidend sind.
