Der Homogenisierer: Für eine extrem homogene Ausleuchtung
Viele Anwendungen in Industrie und Forschung fordern hochwertige Optiken für die homogene Ausleuchtung eines Objekts oder einer Fläche. Um genaue und zuverlässig vergleichbare Messergebenisse erzielen zu können, ist deshalb zum einen eine sehr geringe Inhomogenität, also eine sehr gleichmäßige Lichtverteilung, und zum anderen eine möglichst verlustarme Transmission vonnöten.
Wir freuen uns auf Ihre Anfrage unter:
+49 (0) 551/270765-0
oder per E-Mail unter:
info@lightsource.tech
350 nm – 2000 nm /
200 nm – 2000 nm
Beliebige Feldgrößen
ab 5 x 5 mm²
Transmission
> 50 %
HighLight
extrem hohe Homogenität:
± 2 % Abweichung
Lichtversorgung
Multimodefaser,
für NA = 0.22 oder NA = 0.50
Feldgröße
Verfügbar ab 5 x 5 mm²,
Feldgrößen beliebig wählbar
Arbeitsabstand (AA)
Bedingt durch die Feldgröße,
AA = 150 mm bei 25 x 25 mm²
Wellenlängenbereich
Standard: 350 – 2000 nm,
Quarzglas: 200 – 2000 nm
Maximale Inhomogenität
± 2% Abweichung
Transmission
> 50 %
Homogenisierer – Homogene Ausleuchtung für Multimodefaser-Lichtquellen
Der Homogenisierer ist kompatibel mit Multimodefasern mit einer Numerischen Apertur von 0,22 oder 0,50, so also auch mit der LS-WL1, der LS-BB1, dem Monochromator-F und dem Hyperchromator.
Der Wabenkondensor des Homogenisierers verfügt über zweimal 400 Mikrolinsen, die für eine extrem hohe Homogenität sorgen, die optionale Quarzoptik erlaubt mit einem Wellenlängenbereich von 200 nm bis 2000 nm den Einsatz bis ins tiefe UV hinein.
Die Feldgröße kann ab 5 x 5 mm² beliebig auf Ihre Wünsche hin angepasst werden.
- Extrem gute Homogenisierung mit Abweichungen unter ± 2 %
- Verlustarme Transmission von > 50 %
- Einfache Einkopplung von Lichtquellen über Multimodefasern
- Variable Feldgrößen ab 5 x 5 mm²
- Kombinierbar mit den Produkten von lightsource.tech
Wir freuen uns auf Ihre Anfrage unter:
+49 (0) 551/270765-0
oder per E-Mail unter:
info@lightsource.tech

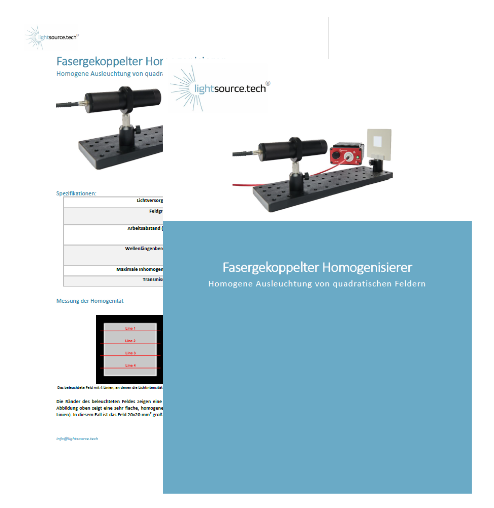

Technisches Datenblatt zum Homogenisierer
für fasergekoppelte Lichtquellen
Unser HighLight: extrem hohe Homogenität mit ± 2 % Abweichung
Herkömmliche Homogenisierer liefern häufig eine Inhomogenität von ± 10 % und mehr. Diese ungleichmäßige Ausleuchtung macht allerdings genaue Messungen schwierig.
Der Homogenisierer von lightsource.tech hingegen realisiert dank des Wabenkondensors mit zwei Arrays à 400 Mikrolinsen eine extrem homogen ausgeleuchtete Fläche mit Abweichungen von nur +/-2 %.
