Monochromator-H: Durchstimmbare Lichtquelle 340 – 2000nm
- Klein und kompakt, passt in jedes Labor
- Kostengünstige Lösung für mittlere Leistungen
- Ideal für Spektroskopie und Sensor Testing
Monochromator-H: Durchstimmbare Lichtquelle 340 – 2000nm
- Klein und kompakt, passt in jedes Labor
- Kostengünstige Lösung für mittlere Leistungen
- Ideal für Spektroskopie und Sensor Testing
Eine kompakte durchstimmbare Lichtquelle für mittlere Leistungen
Der Monochromator-F mit integrierter Halogenlampe
Halogenlampen scheinen auf den ersten Blick veraltet zu sein. Für viele technische Anwendungen, die ein kontinuierliches Spektrum im visuellen und nahen infraroten Wellenlängenbereich benötigen, sind sie aber nach wie vor eine ausgezeichnete Wahl.
Wir haben unseren bewährten Monochromator-F mit einer Halogenlampe kombiniert und so eine kompakte durchstimmbare Lichtquelle für den Wellenlängenbereich 340 – 2000nm realisiert, den Monochromator-H. Das sehr glatte und gleichmäßige Spektrum einer Halogenlampe macht ihr zur idealen Lösung, wenn monochromatisches Licht mit einer beliebigen Wellenlänge im UV, visuellen oder NIR benötigt wird.
Wir freuen uns auf Ihre Anfrage unter:
+49 (0) 551/270765-0
oder per E-Mail unter:
info@lightsource.tech
Wellenlängenbereich
340 – 2000 nm
Halbwertsbreiten
3 – 52 nm
Leistung
Bis zu 650 µW bei Halbwertsbreite 52nm
HighLight
Halogenlampe effizient integriert
Monochromator-H im interaktiven 3D-Modell
Technisches Datenblatt zum Monochromator-H
Monochromator mit integrierter Halogenlampe
Produktspezifikationen:
Optischer Ausgang
SMA-Anschlüsse für Multimodefasern (Ø 200 – 1000 µm)
Brennweite
101.6 mm (4″)
Apertur
f/2.7 (für Faser mit NA=0,22)
Wellenlängenbereich
340 nm – 2.0 µm
Halbwertsbreite
3 – 52 nm FWHM*
Eingangs- und Ausgangspalt
Wählbare Spaltbreiten: offen, 1000µm, 600µm, 400µm, 300µm, 200µm
Gitter
50 x 50 mm² (diverse Gitter verfügbar)
Ordnungsfilter
bis zu 5 Stück, ½ Zoll,
Standardsatz enthalten (3 Filter für UV-VIS-NIR)
Reproduzierbarkeit
typ. 0.1 nm*
Scanning-Geschwindigkeit
100 – 300 nm/s*
Software
Inklusive Software mit GUI
Schnittstellen
USB/RS-232, LabVIEW™, DLL
Abmessungen
291 x 270 x 124 mm³, 4 kg
*abhängig von Faserdurchmesser und Gittern
Monochromator-H – mit integrierter Halogenlampe und großem Spektrum von VIS bis NIR
Der Monochromator-H ist eine kompakte durchstimmbare Lichtquelle für Multimode-Fasern. Aus dem Licht einer breitbandigen Halogenlampe wird mit einem Gittermonochromator monochromatisches Licht einer einstellbaren Wellenlänge isoliert.
Das Licht der Halogenlampe wird direkt auf den Eingangsspalt fokussiert und damit optimal genutzt, um über das gesamte Spektrum von 340 bis 2000 nm die größte mögliche Ausgangsleistung zu erzielen.
Die Auskopplung über Multimodefasern ermöglicht eine unkomplizierte Integration in Ihren Systemaufbau.
Die Auswahl der Wellenlängen erfolgt per USB über eine mitgelieferte Software oder über LabVIEW, DLL oder RS-232.
- Durchstimmbarer Wellenlängenbereich von 340 bis 2000 nm (UV bis NIR)
- Flexibel durchstimmbare Punktlichtquelle
- Bandbreiten von 3 nm bis 52 nm
- Sehr gleichmäßiger Verlauf der Ausgangsleistung über der Wellenlänge
- Inklusive Software, steuerbar über LabVIEW, DLL (über RS-232)
- Optionaler Highspeed-Shutter mit Schaltzeiten bis zu 10 ms
- Große Auswahl optischer Gitter verfügbar

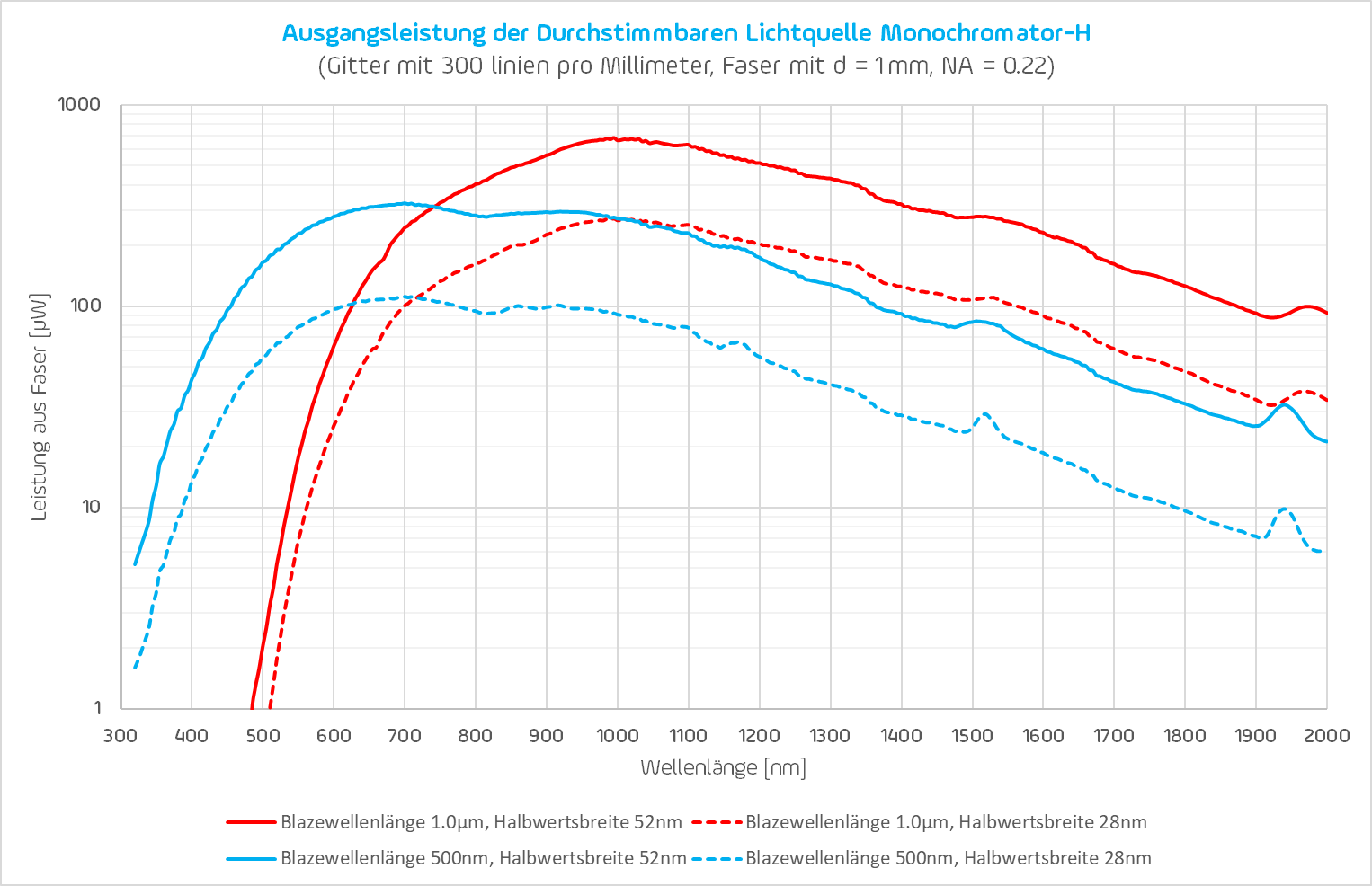

Leistungsspektrum des Monochromator-H
Vielseitig einsetzbar: Der Monochromator-H
Spectral Sensor Testing
Wellenlängenbereiche von 340 nm bis 2.0 µm, schnelles scannen
Hyperspectral Imaging
Wellenlängen-Scanning-basiert, einfach in Messsysteme zu integrieren
Anregungs-Emissions-Spektroskopie
Hohe Geschwindigkeit, schmalbandige Anregung
Prüfung optischer Systeme
Frei wählbare Wellenlängen, schmalbandige und homogene Ausleuchtung
Research and Development
Universell einsetzbare monochromatische Lichtquelle mit variabler Wellenlänge
Ein zufriedener Kunde: Prof. Dr. Bernd Jähne
Universität Heidelberg, Vizepräsident der European Machine Vision Association (EMVA)
„Der Monochromator-H zusammen mit einem Homogenisierer hat sich als stabile Lichtquelle zur spektralen Vermessung von industriellen Kameras bewährt. Der schnelle Gitterwechsel ist ideal, um den gesamten Spektralbereich von 350 bis 1800 nm abzudecken. Damit können mit nur einem Gerät sowohl visuelle als auch SWIR-Kameras vermessen werden.“
Integration in Ihre Software
Unsere Monochromatoren lassen sich über eine USB-Schnittstelle (RS232) steuern. Wir haben ein Python-Modul entwickelt, mit dem die Integration unserer Monochromatoren in Ihre Programme kinderleicht ist.
Angebot für Ihre durchstimmbare Lichtquelle
Ich melde mich mit einem Vorschlag schnellstmöglich bei Ihnen!
Sylvie Juillet
lightsource.tech
- Wellenlängenbereich: Ungefährer Wellenlängenbereich in dem Sie die Wellenlänge des monochromatischen Lichts auswählen können
- Halbwertsbreite: Bandbreite des monochromatischen Lichts
- Optischer Ausgang: Optische Faser die Sie am Ausgang benutzen möchten. Wenn Sie nicht sicher sind, wie Ihr Ausgang aussehen soll, lassen Sie dieses Feld frei
- Optische Leistung: Die ungefähre optische Leistung in Mikrowatt pro Nanometer die Sie am Ausgang benötigen. Auch dieses Feld können Sie frei lassen
Spezifikation Ihrer durchstimmbaren Lichtquelle:
